КОСМИЧЕСКИЕ СИСТЕМЫ
КАКТУС-2В
Гамма-лучевой высотомер

Бесконтактное измерение высоты спускаемого аппарата до поверхности посадки и выдача управляющих сигналов на запуск двигателей мягкой посадки с их коррекцией в зависимости от скорости сближения объекта с поверхностью.

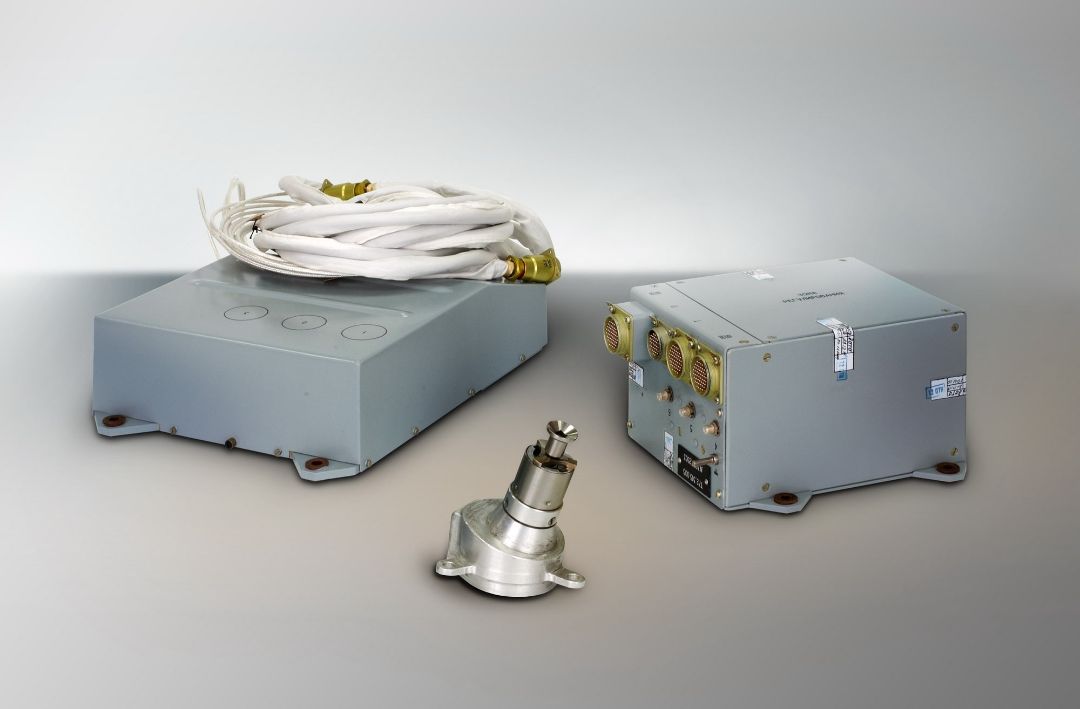

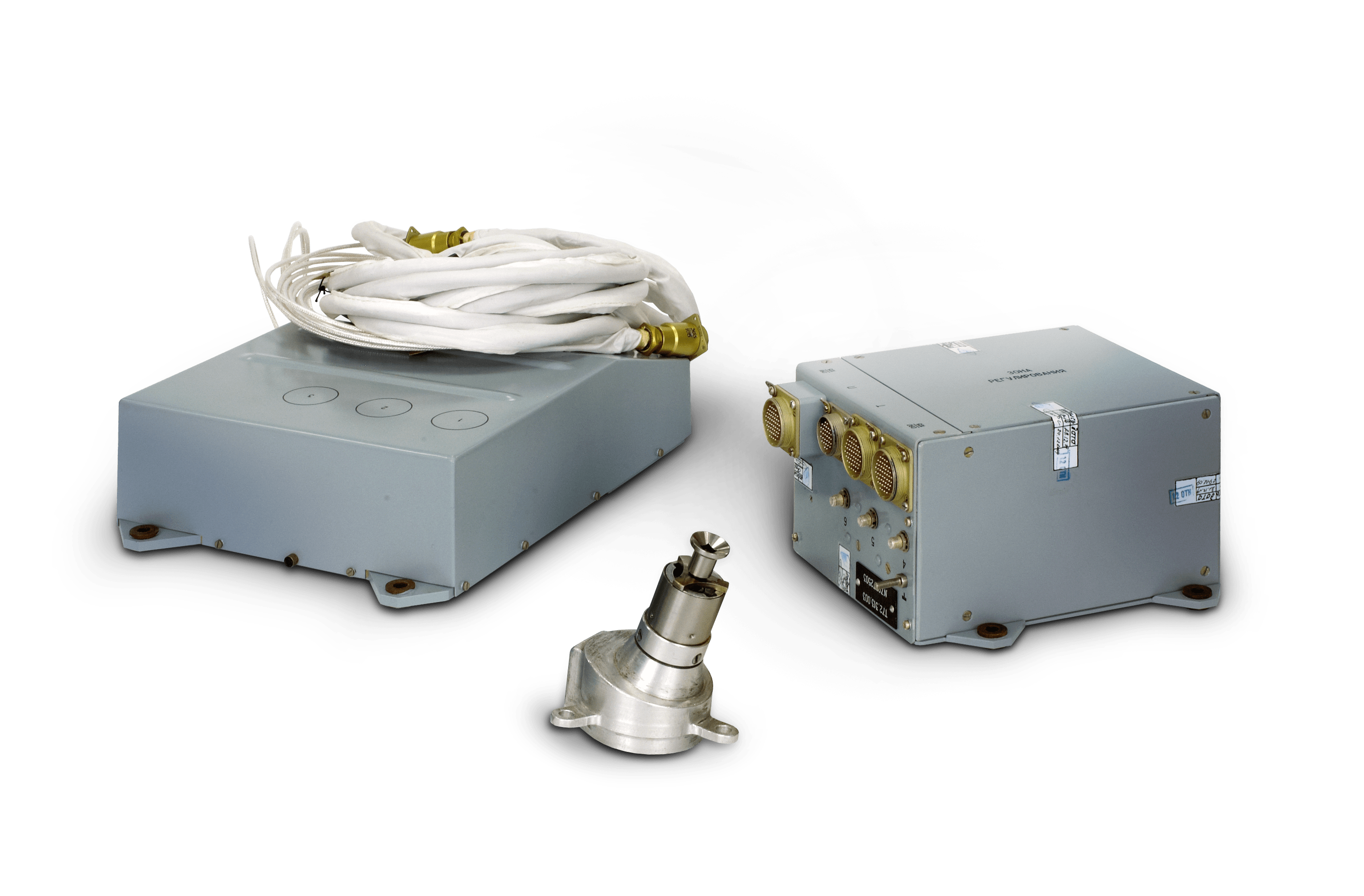

Система «Кактус-2В» является командным прибором и непосредственно выдает команду на запуск двигателей мягкой посадки при достижении заданной высоты. «Кактус-2В» состоит из передатчика, приемника и корректора. Основу системы составляет гамма-лучевой высотомер, который оснащен источником ионизирующего излучения. Это излучение достигает Земли, и по скорости нарастания интенсивности отраженного сигнала определяется момент времени включения двигателей мягкой посадки. Поскольку это происходит на высоте 0,5 - 1 м и скорости до 14 м/с, расчёт идет на доли секунды.




Фотонная измерительно-управляющая система малых высот «Кактус-2В» была разработана в 1968 году, но и до сегодняшних дней успешно применяется для обеспечения мягкой посадки спускаемых аппаратов всех отечественных космических кораблей. Она также была использована на автоматических космических станциях «Луна-16» и «Луна-20», доставивших образцы лунного грунта на Землю в 1970 и 1972 годах соответственно. В настоящее время ЦНИИ РТК осуществляет разработку измерительно-управляющей системы малых высот для космического корабля "Федерация", который должен прийти на смену кораблям серии «Союз».
- Диапазон рабочих высот – от 20 до 0,5 м.
- Основная погрешность измерения высоты – 2,5 % (для высоты 0,7 м).
- Диапазон изменения скоростей – от 5 до 15 м/с.
- Угол отклонения продольной оси возвращаемого аппарата от нормали – ± 30°.
- База между передатчиком и приёмником – 0,7 м.
- Масса – 10,2 кг.
